Verwendung:

Er findet Anwendung in der Kunststofftechnik zur Beheizung von Spritzgießmaschinen, Extrudern und
Blasköpfen. Aber auch im Sondermaschinenbau, für Laborgeräte und in der chemischen
Industrie wird er wegen seinen vielseitigen Anwendungsmöglichkeiten gerne verwendet.

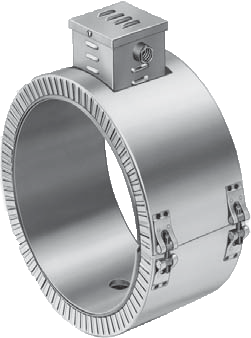

Aufbau:

Aufgrund der geringen Bauhöhe und Gewichte der Heizmanschette ist die Wärmeverteilung sehr gut und das
Regelverhalten wird positiv beeinflusst.

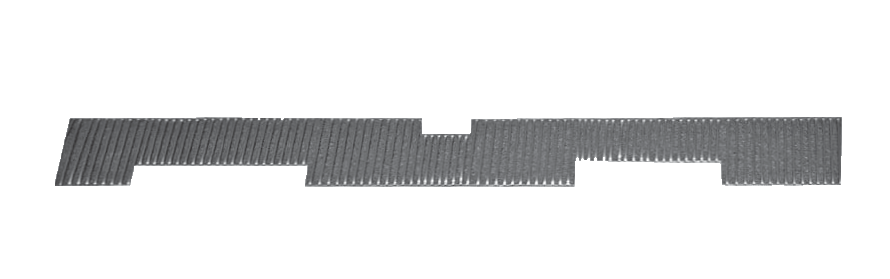

Heizleiter aus hochwertigstem Widerstandsmaterial sind zwischen einer Mikanit-Isolation mit höchsten thermischen Eigenschaften eingebettet.









Technische Daten:

Die Arbeitstemperatur kann bis zu 300 °C betragen; eine Belastung der Heizkörperoberfl äche ist bis zu
3,5 Watt pro cm² möglich.
Für Arbeitstemperaturen über 300 °C empfehlen wir unsere bewährten MEFLEX-Keramik-
Hochleistungsheizkörper.
Die Standardspannung ist 230V (andere Spannungen auf Anfrage).
Unter bestimmten Voraussetzungen ist eine Sternschaltung 230/400V oder Dreieckschaltung 3x400V
möglich.

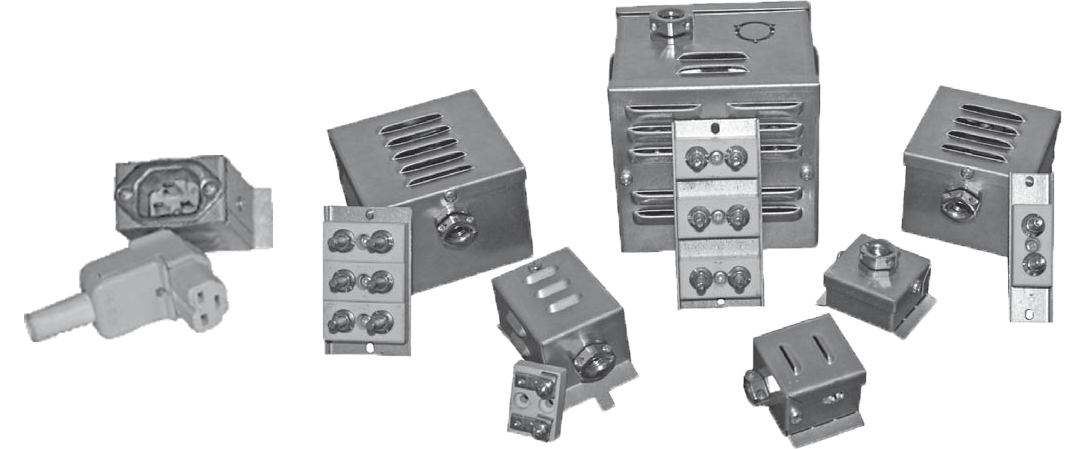

Der elektrische Anschluss kann mittels Gerätestecker (bis 16 A bei 230V), Festkabelanschluss oder
Klemmkasten erfolgen.
Drehstromanschluss erfolgt mittels genormten Motorklemmbrett bzw. mehrpoliger Zuleitung
Bei Verwendung von Festkabeln erfolgt die Kabelausführung mit hitzebeständigen
Reinnickellitzen mit Glasseiden- oder Mineralfaserisolierung mit
Metallgeflechtumhüllung.
Die Fertigung erfolgt entsprechend den einschlägigen DIN VDE bzw. IEC-Bestimmungen sowie den
Werksnormen führender Maschinenhersteller und Kunststoff verarbeiter.
Die Heizbandstärke beträgt nur 5 mm.
Die Prüfung erfolgt nach Niederspannungsrichtlinie 2014/35/EU.



















Bestellhinweise:

Im Falle einer Bestellung benötigen wir folgende Angaben:

- Innendurchmesser des Heizkörpers
- Heizkörperbreite
- Leistung und Betriebsspannung
- Position Spannspalt, Anschluss, Bohrungen oder Aussparungen
- Größe Anschlusskasten, Bohrungen oder Aussparungen.

Gerne fertigen wir nach Ihren Zeichnungen oder beraten Sie in allen Fragen elektrischer Beheizung.

Ausführung:

Zur Beheizung von Rohrköpfen, Autoklaven, Prägemaschinen usw. werden die
Glimmerheizkörper in Drehteile bzw. in spezielle Trägerbleche montiert.
Weiter ist eine Ausführung als Glimmer-Innenheizkörper in spannbarer Ausführung möglich.
Der Mindestdurchmesser beträgt 40 mm; für kleinere Durchmesser empfehlen wir unsere kunststoff dichten
KE-Düsenheizkörper.
Die lieferbare Mindestbreite beträgt 25 mm.
Ab einer Heizbandbreite von 30 mm kann eine Bohrung (z. B. für Thermofühler) eingebracht werden.
Eine Maximalbreite von 500 mm pro Heizkörper sollte nicht überschritten werden.

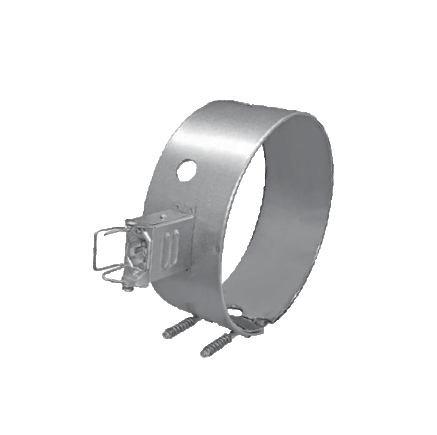

Ab 300 mm Durchmesser der Heizkörper werden temperaturbeständige Druckfedern am Verschluss
angebracht um die Wärmeausdehnung auszugleichen.
Bei Heizkörpern mit einem Durchmesser über 500 mm sollte eine Unterteilung des Umfanges in 1/4, 1/3, oder
1/2 Segmente vorgenommen werden. Auch in diesem Fall werden von uns die Verschlüsse mit Druckfedern
geliefert.
Auf Wunsch kann der Heizkörper mit einem Wärmeschutzmantel versehen werden. Der Außendurchmesser
des Heizkörpers vergrößert sich dadurch um ca. 60 mm. Es ist zu prüfen, ob genügend Einbauraum zur
Verfügung steht.
Zum Aufspreizen über den Nenndurchmesser kann der Glimmer-Zylinderheizkörper mit einem Scharnier
versehen werden. Somit kann auf einem Zylinder mit Mehrfachbestückung jedes einzelne Heizband, ohne die
anderen Heizkörper abnehmen zu müssen, ausgewechselt werden.
Nach Ihren Angaben fertigen wir jeden technisch möglichen Heizkörper.
Konstruktionsänderungen, welche der Produktverbesserung dienen, bleiben vorbehalten.
