Allgemeines:

Der ERGE-MEFLEX-Keramikheizkörper war der erste in Deutschland hergestellte
flexible Keramikheizkörper.
Seit seinem Einführungsjahr 1965 hat er sich in vielfältigsten Anwendungen bestens bewährt.
Er erfüllt die fortschreitenden Anforderungen führender Anwender. Die Lebensdauer bei sachgemäßer
Behandlung beträgt mehrere Jahre.

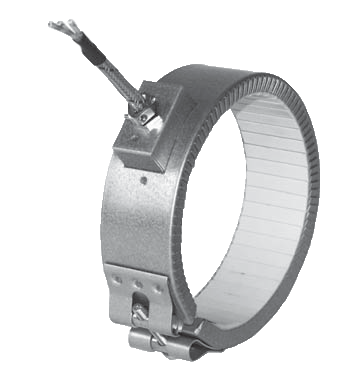

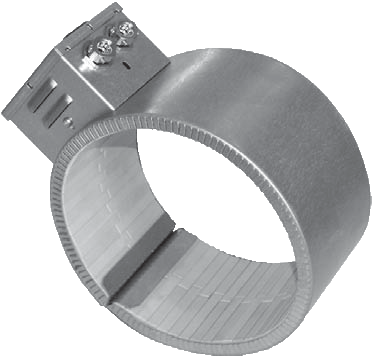

                                                              Der ERGE-MEFLEX-
                                                    Hochleistungskeramikheizkörper.
                                                    Das Original - führend seit 1965.








Verwendung:

Er findet Anwendung in der Kunststofftechnik zur Beheizung von Spritzgießmaschinen, Extrudern und
Blasköpfen. Aber auch im Autoklaven- und Sondermaschinenbau, für Laborgeräte und in der chemischen
Industrie wird er wegen seiner hohen Flexibilität, seiner langen Lebensdauer und seinen vielseitigen
Anwendungsmöglichkeiten gerne verwendet.

Aufbau:

Heizleiter aus hochwertigstem Widerstandsmaterial sind in eine Spezialkeramik mit höchsten thermischen
Eigenschaften eingebettet. Aufgrund der speziellen Bauweise und des geringen Gewichts ist die
Wärmeverteilung besser als bei handelsüblichen Keramikteilen.
Das Regelverhalten wird dadurch positiv beeinflusst.
Der gesamte keramische Heizleiterträger ist in sich flexibel.

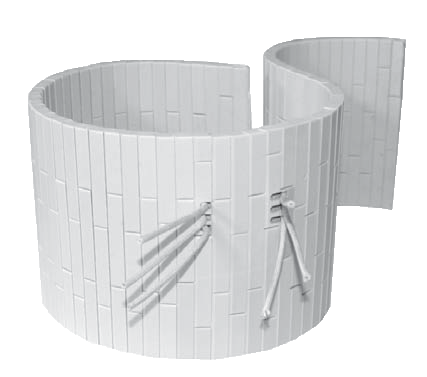

                                                                                    Flexible Heizmatte
                                                                                    aus Spezialkeramik









Zwischen Keramik und Spannblech ist serienmäßig eine Schicht aus künstlichen Mineralfasern verbaut.
Das Spannblech (Außenmantel) besteht aus hochhitzebeständigem, zunderfreiem und
oberflächenbehandeltem Stahl- oder Chromstahlblech.

Technische Daten:

Die Arbeitstemperatur kann bis zu 800 °C betragen; eine Belastung der
Heizkörperoberfläche ist bis zu 8 Watt pro cm² möglich.
Bedingt durch ihren Aufbau mit auf dem Markt einmaligen Keramikelementen besitzen
ERGE-Heizkörper bis zu 34 % mehr Wärmeübertragungsfläche bei um bis zu 12 % vermindertem
Wärmespeichervolumen.
Hierdurch wird eine hervorragende Wärmeübertragung und Energieausnutzung gewährleistet.

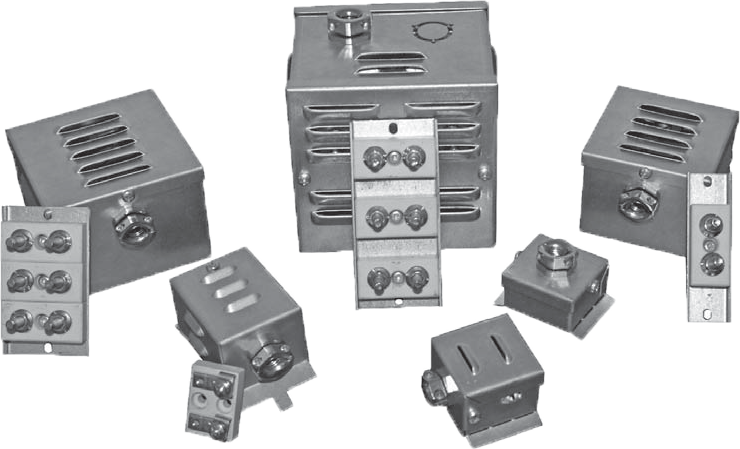

Der elektrische Anschluss kann mittels Gerätestecker (bis 16 A bei 230 V), Festkabelanschluss oder
Klemmkasten erfolgen.
Drehstromanschluss erfolgt mittels genormten Motorklemmbrett bzw. mehrpoliger Zuleitung.
Bei Verwendung von Festkabeln erfolgt die Kabelausführung mit hitzebeständigen Reinnickellitzen mit
Glasseiden- oder Mineralisolierung mit Metallgeflechtumhüllung.



















Der Verschluss ist mit ausschwenkbaren Spannbolzen für schnellste Montage ausgestattet.
Für höhere Anwendungstemperaturen oder aggressive Umgebungen stehen Heizkörpermodelle aus
rostfreiem Chromstahl (DIN 1.4301) zur Verfügung.
Die Fertigung erfolgt entsprechend den einschlägigen DIN VDE bzw. IEC-Bestimmungen sowie den
Werksnormen führender Maschinenhersteller und Kunststoffverarbeiter.
Die Heizbandstärke beträgt einschließlich Isoliereinlage und Spannblech nur 11 mm.
Die Prüfung erfolgt nach Niederspannungsrichtlinie 2014/35/EU.

Bestellhinweise:

Im Falle einer Bestellung benötigen wir folgende Angaben:

- Innendurchmesser des Heizkörpers
- Heizkörperbreite
- Leistung und Betriebsspannung
- Position Spannspalt, Anschluss, Bohrungen oder Aussparungen
- Größe Anschlusskasten, Bohrungen oder Aussparungen.

Gerne fertigen wir nach Ihren Zeichnungen oder beraten Sie in allen Fragen elektrischer Beheizung.

Ausführung:

Der Heizkörper lässt sich aufgrund seiner flexiblen Konstruktion über seinen
Nenndurchmesser aufspreizen und dadurch leicht montieren und auswechseln.
Somit kann auf einem Zylinder mit Mehrfachbestückung jedes einzelne Heizband, ohne die anderen
Heizkörper abnehmen zu müssen, ausgewechselt werden.
Zur Beheizung von Rohrköpfen, Autoklaven, Prägemaschinen usw. werden die Keramik-Heizungen in
Drehteile bzw. in spezielle Trägerbleche montiert. Weiter ist eine Ausführung als Keramik-Innenheizkörper in
spannbarer Ausführung möglich.
Der Mindestdurchmesser beträgt 40 mm; für kleinere Durchmesser empfehlen wir unser kunststoffdichtes
Keramikdüsenheizband MEFLEX-KUDI.
Die lieferbare Mindestbreite beträgt 18 mm in Abstufung von jeweils 7 mm steigend (25 mm, 32 mm, …).
Eine Maximalbreite von 500 mm pro Heizkörper sollte nicht überschritten werden.
Ab 300 mm Durchmesser der Heizkörper werden temperaturbeständige Druckfedern am Verschluss
angebracht um die Wärmeausdehnung auszugleichen.
Bei Heizkörpern mit einem Durchmesser über 600 mm sollte eine Unterteilung des Umfanges in 1/4, 1/3, oder
1/2 Segmente vorgenommen werden. Auch in diesem Fall werden von uns die Verschlüsse mit Druckfedern
geliefert.
Auf Wunsch kann der Heizkörper mit einem Wärmeschutzmantel versehen werden. Der Außendurchmesser
des Heizkörpers vergrößert sich dadurch um ca. 60 mm. Es ist zu prüfen, ob genügend Einbauraum zur
Verfügung steht.
Nach Ihren Angaben fertigen wir jeden technisch möglichen Heizkörper.
Konstruktionsänderungen, welche der Produktverbesserung dienen, bleiben vorbehalten.
