Allgemeines:

MEFLEX-KUDI Heizkörper sind Heizelemente mit hoher spezifischer Oberflächenbelastung für Dauerbetrieb.
Es sind die ersten und bislang einzigen Düsenheizkörper mit Keramikisolierung, die durch ihre Bauweise
relativ flexibel sind.
MEFLEX-KUDI-Heizkörper haben sich über 30 Jahren im industriellen Einsatz bewährt und wurden bereits in
mehr als 400 verschiedenen Abmessungen geliefert.

















Verwendung:

MEFLEX-KUDI-Heizkörper werden überwiegend im Maschinenbau und in der Kunststoff verarbeitung als
Düsenheizkörper eingesetzt. Aber auch in der chemischen Industrie, im Sondermaschinenbau und für
Laboranwendungen werden MEFLEX-KUDI Heizkörper verwendet.

Aufbau:

Heizleiter aus hochwertigem Widerstandsmaterial sind in eine Spezialkeramik mit höchsten thermischen
Eigenschaften eingebettet.
Die Isolation des Heizkörpers besteht aus Spezialkeramik mit 0 % Feuchteaufnahme.
Im Gegensatz zu hygroskopischen Heizbändern mit MgO- oder ZrO-Isolierung ist daher bei MEFLEX-KUDI Heizbändern keine zusätzliche Folienverpackung oder der Einsatz eines Trockenmittels notwendig. Hierdurch
wird die Handhabung und die Lagerhaltung wesentlich vereinfacht.
Die Innenfläche des Heizkörpers ist absolut plan und exakt rund, wodurch ein vollkommenes Anliegen an die
zu beheizende Oberfl äche erzielt wird. Daraus resultiert ein hervorragender Wärmeübergang.
Leichte Montage bzw. Demontage ist problemlos möglich. Die Montage sowie das Nachspannen sollte mit ca.
3 bis 3,5 Nm erfolgen.
Die Heizbandstärke beträgt nur 6,5 mm.
Die Herstellung erfolgt streng nach DIN VDE bzw. IEC und einschlägigen Fertigungsnormen.

Technische Daten:

Die Arbeitstemperatur kann bis zu 450 °C betragen.
Eine Oberfl ächenbelastung ist bis zu 8 W/cm² möglich.
Die Standardbetriebsspannung beträgt 230 Volt (andere Spannungen auf Anfrage).
Der Heizkörper besteht aus rostfreiem Chromstahl (DIN 1.4301).
Er ist für die Verarbeitung von PVC geeignet, da dieser vorzüglich bei der hierbei durch Säuredämpfen
auftretenden Abrasionswirkung widersteht.
Die Zuleitung besteht aus hitzebeständigem Reinnickelkabel mit Glasseidenisolierung und
Metallgefl echtummantelung.
Die Standardlänge der Zuleitung beträgt 300 mm (andere Anschlusslängen auf Anfrage).
Die Fertigung erfolgt völlig asbest- und cadmiumfrei.
Die Prüfung erfolgt nach Niederspannungsrichtlinie 2014/35/EU.

Ausführungen:

MEFLEX-KUDI Heizkörper sind ab 25 mm Durchmesser lieferbar.
Die lieferbare Mindestbreite beträgt 15 mm in Abstufung von 4mm steigend (19 mm, 23 mm, ...).

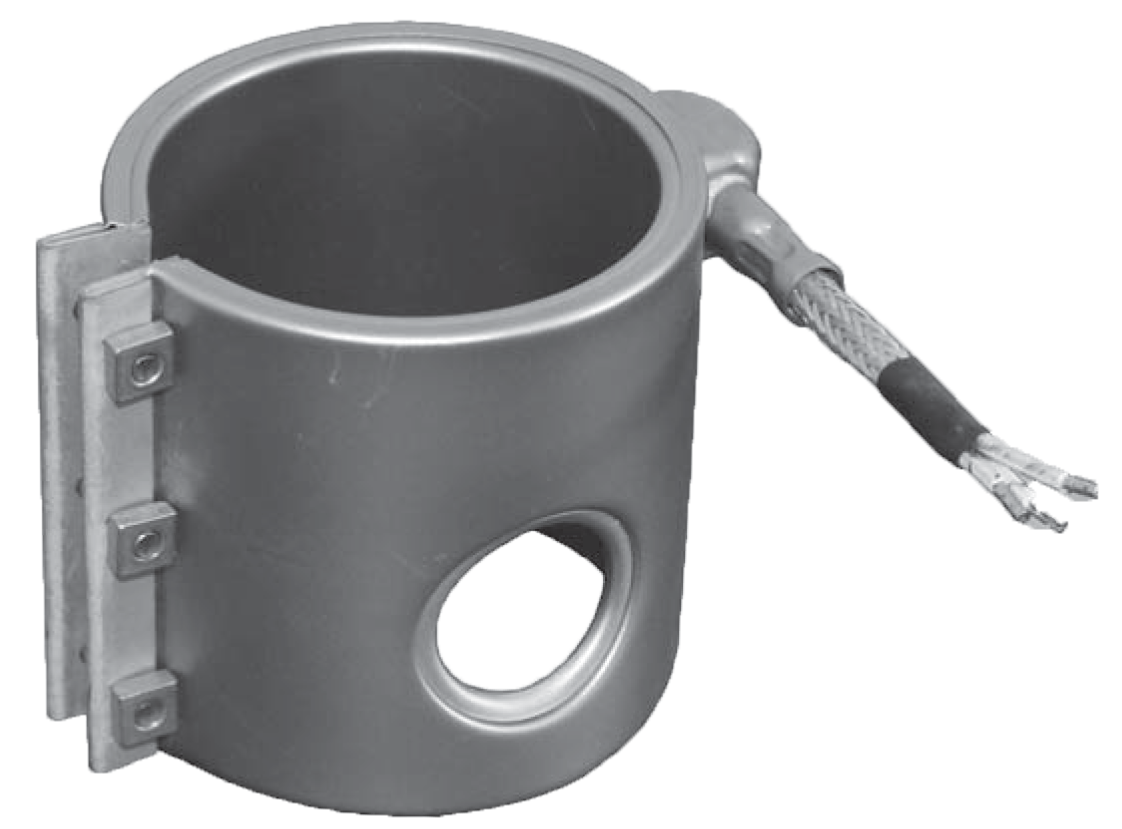

Ab einer Heizkörperbreite von 19 mm kann eine kunststoff dichte Bohrung (z. B. für Thermofühler) eingebracht
werden.
Weiterhin sind Ausführungen mit integriertem Thermoelement zum Abfühlen der Temperatur an der
Heizbandinnenseite lieferbar.
Anschlussseitig stehen blanke Enden, Aderendhülsen, Flächenstecker oder diverse Spezialstecker zur
Verfügung.

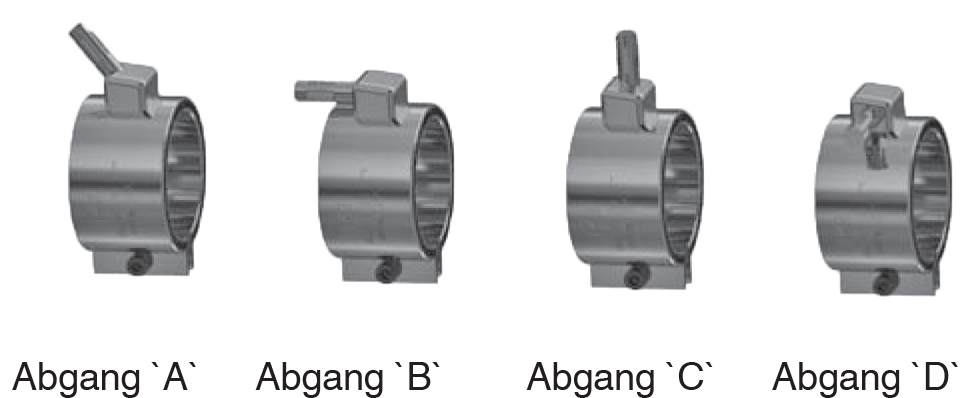

Die Kabelabgängen sind in axiale, tangentialer und radialer Richtung möglich.

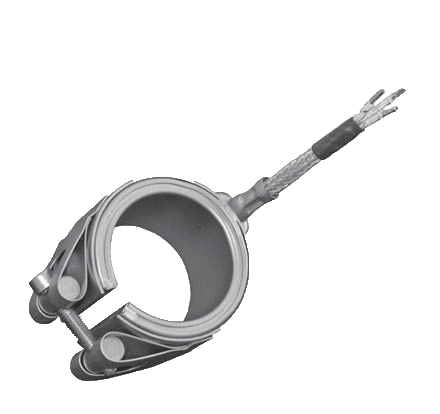

Für noch höhere Leistungen empfehlen wir die Ausführung MEFLEX-KUDI / HD.

Bestellhinweise:

Im Falle einer Bestellung benötigen wir folgende Angaben:

- Innendurchmesser des Heizkörpers
- Heizkörperbreite
- Leistung und Betriebsspannung
- Position Spannspalt, Anschluss, Bohrungen oder Aussparungen
- Größe Anschlusskasten, Bohrungen oder Aussparungen.

Gerne fertigen wir nach Ihren Zeichnungen oder beraten Sie in allen Fragen elektrischer Beheizung.

Belastungstabelle:

Maximale Oberflächenbelastung 8 W/cm².
