Aufsatz – Granulattrockner

ERGE Aufsatz-Granulattrockner werden anstelle des Granulattrichters direkt
auf dem Zylinder der Kunststoff verarbeitungsmaschine montiert.
Der Stellplatz, welchen beigestellte Trockner einnehmen, kann anderweitig genutzt werden.
Der Feuchtigkeitsentzug erfolgt direkt in der Einzugszone der Maschine. Das getrocknete und vorgewärmte
Granulat wird unmittelbar verarbeitet und kann somit keine Feuchtigkeit aus der Umgebungsluft mehr
aufnehmen.
Das Gehäuse und die Vorratsbehälter der Trockner bestehen aus hochwertigem Edelstahl und sind rostfrei.
Durch die verwendeten hochwertigen Komponenten ist uneingeschränkter Dauerbetrieb möglich.
Die Behälter sind schnell und einfach zu wechseln. Es genügt, eine Rändelschraube zu lösen und der
Behälter kann von der Trocknereinheit abgezogen werden. Mittels eines Schiebers kann der Behälter
nach unten verschlossen werden, falls sich noch Granulat darin befi nden sollte. Dies ist bei Farb- oder
Materialwechsel besonders vorteilhaft.
Durch die glatte Innenf äche und den großen Trichterdurchmesser lassen sich die Behälter leicht und schnell
reinigen.
Die Standardbehälter sind in Größen von 6 Litern, 13 Litern und 21 Litern erhältlich. Sie sind untereinander
austauschbar. Weiterhin sind Behälter mit rechteckigem Querschnitt bis 50 Liter Inhalt erhältlich; hierbei ist
auch eine wärmegedämmte Ausführung möglich.
Im Deckel des Vorratstrichters können Adapter zum Anschluss einer Granulatfördereinrichtung angebracht
werden.
Die maschinenspezifischen Adapter zum Anbringen des Trockners auf der Maschine werden nach
Kundenangabe gefertigt.

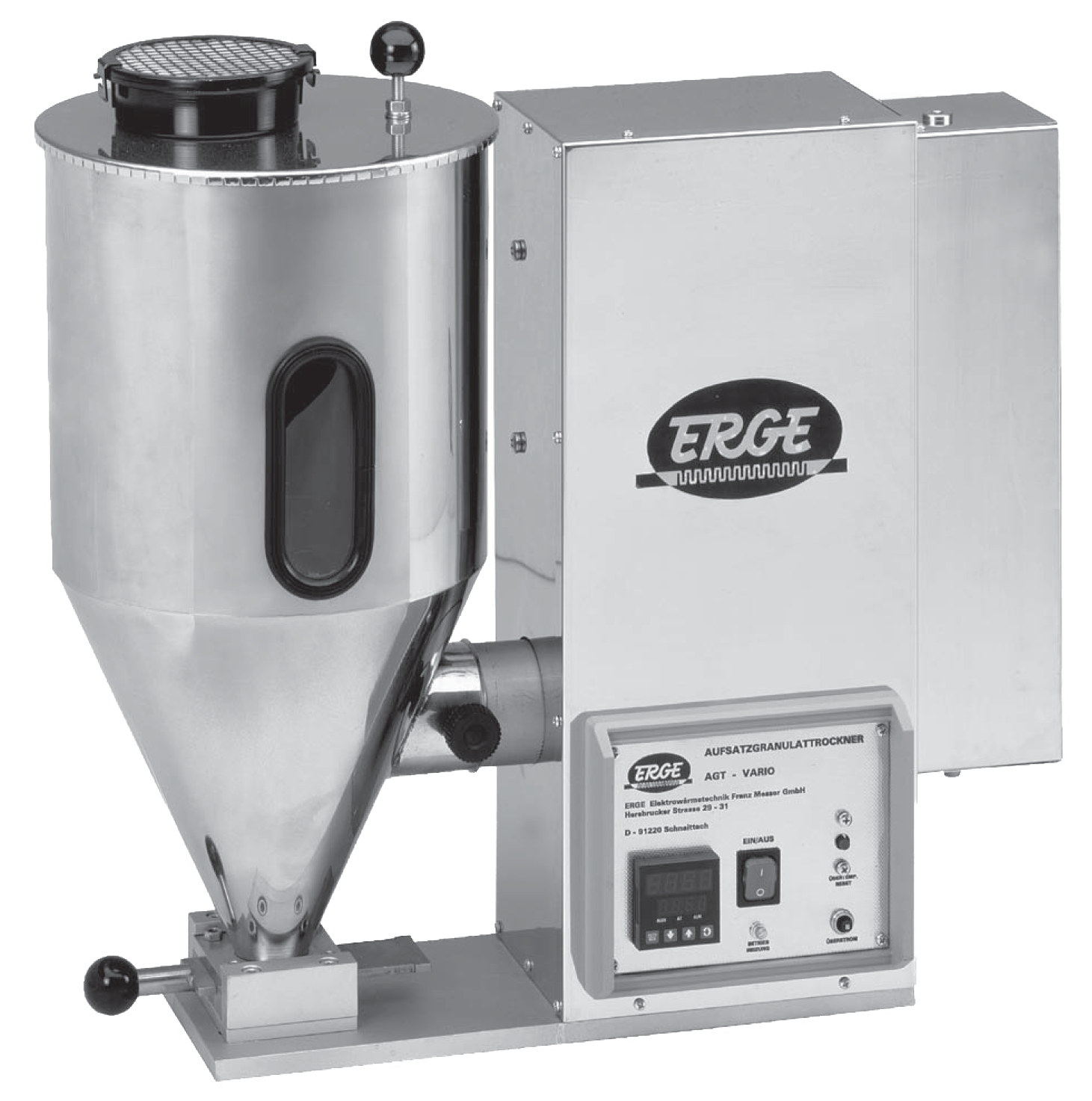

Aufsatz – Granulattrockner E – AGT / Vario

Die Aufsatz – Granulattrockner der Baureihe Vario GL basieren auf dem Prinzip der Warmlufttrocknung.
Sie finden Verwendung, wenn aufgrund der vorliegenden Fertigungsanforderungen auf den Einsatz von teureren Trockenluft-Trocknern verzichtet werden kann.
Hierbei wird die Luft von einem leistungsfähigen Gebläse durch einen Filter angesaugt, unmittelbar danach durch ein Heizelement erwärmt und tritt von unten in den Vorratsbehälter ein.
Mit der nach oben steigenden Warmluft wird die freiwerdende Feuchtigkeit sofort abgeführt.
Elektroanschluss 230 V, 2100 W.

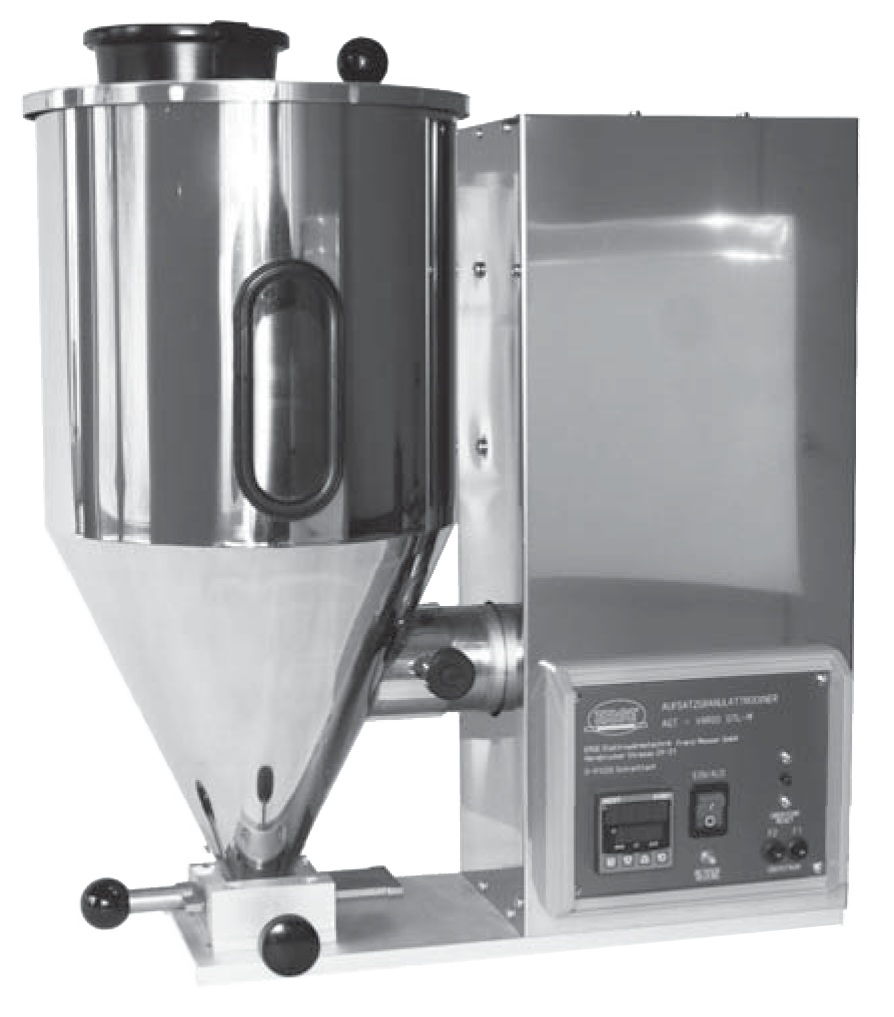

Aufsatz – Granulattrockner E – AGT / Vario DTL

Die Aufsatz – Granulattrockner der Serie AGT – Vario DTL sind Trockenlufttrockner.
Für ihren Betrieb wird Druckluft mit ca. 8 bar Druck benötigt.
Diese ist heute in der Regel in jedem Industriebetrieb mit zentraler Druckluftversorgung vorhanden. Die
zugeführte Luft muss ölfrei und vorgetrocknet sein.
Der Druckluftanschluß erfolgt mittels einer rückseitig am Trockner angebrachten DIN – Kupplung; der
Druckluftverbrauch liegt typisch bei ca. 40 Litern pro Minute. Hiermit wird eine Taupunktabsenkung auf ca. -20°C
erreicht.
Mit einem weiteren, seitlich am Gerät angebrachten Zusatzmodul kann ein Taupunkt bis -50°C erzielt werden;
der Luftverbrauch liegt hier bei ca. 60 Litern pro Minute.
Elektroanschluss 230 V, 800 W.

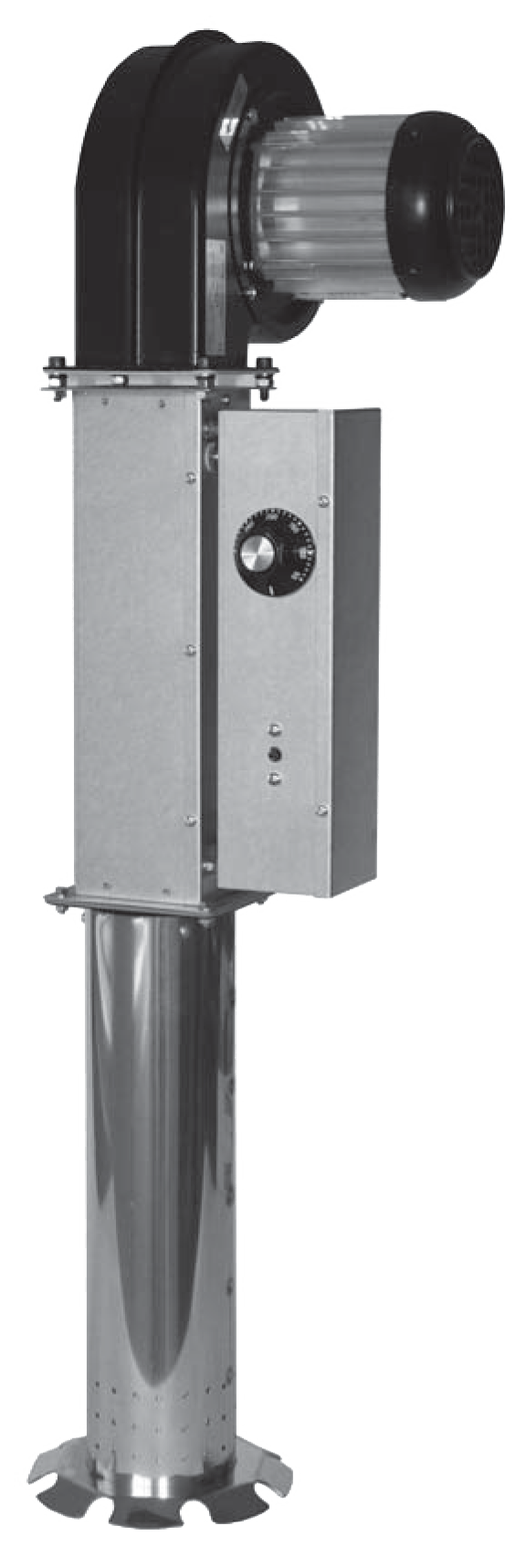

Trichter – Granulattrockner E – TRG

Trichter – Granulattrockner bieten die einfachste Möglichkeit,
Granulate direkt auf der Maschine zu trocknen.
Hierbei wird Warmluft in einem Lufterhitzermodul, welches auch
einzeln geliefert werden kann, erzeugt und mittels einem Gebläse über
ein gerades Eintauchrohr in das zu trocknende Schüttgut geblasen.
Falls es die Einbauverhältnisse erfordern, kann das Eintauchrohr auch
abgewinkelt ausgeführt werden.
Elektroanschluss 230 V, 3000 W Heizung, 100 W Gebläse.
Sie werden mittels speziell für die jeweilige Maschine gefertigten
Halteronden direkt im Materialtrichter angebracht. Hier kann auch eine
Materialzuführung installiert werden.
Weiterhin ist eine Ausführung mit halbseitig aufklappbarem Deckel zur
manuellen Materialzuführung verfügbar.
Zur Herstellung der Halteronden ist die Angabe des äußeren
Durchmessers des Trichters oder Behälters nötig.
Für größere Trocknungsanlagen ist ein separates Luftverteilerrohr
lieferbar, welches in die Vorratsbehälter eingeschweißt werden
kann. Die Warmlufterzeugung erfolgt hier in einem nebenstehenden
Lufterhitzermodul mit Regelung.

ERGE – Trichtergranulattrockner zeichnen sich durch kompakte Bauweise
und geringes Gewicht aus.
Das Eintauchrohr zur Luftverteilung besteht aus rostfreiem Edelstahl.
Sie sind für Dauerbetrieb geeignet.
Bei Bestellung muss die gewünschte Heizleistung, die Länge,
der Durchmesser und der Winkel des
Eintauchrohres angegeben werden.

ERGE – Trockner sind zur Trocknung sämtlicher Schüttgüter geeignet.
